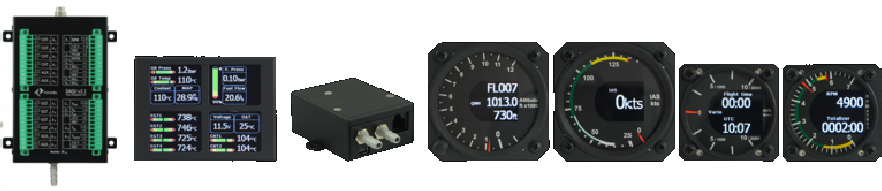

Hovedfunktion DAQU er data-processereenheden til databehandling af sensorer analoge værdier.
Enheden leveres i en box af aluminium, som gør det muligt at monterer den på
motorsiden af ”branden væg”.
Monteringen er meget let, da alle sensor-kabler ender tæt på sensoren positioner.
Kun ét datakabel skal gennem ”branden væg”.
Sensore består af:
- 6 x CHT
- 6 x EGT
- RPM
- Propel RPM
- Fuel flow
- 2 x fuel level
- Oil pressure
- Fuel pressure
- pressure sensor for MAP is an integral part
- 2x oil temperature
- 2x coolant temperature
- 2x battery
_____________________________________________________________________________
LX CLUSTER display
”LX Cluster display” består af en boks, hvor fire grafiske farveskærme er installeret som en enhed.
Motorens data som overføres fra fra DAQU-boxen i digital form.
Tilslutning tilsluttes via HANU interface boks, som sikrer konvertering af CAN Bus data i LX-format.
Enheds størrelse er 100x76 mm og vejer kun 135 gr.
- Elektroniske dele som består af to digital tryk transducere. En for højde og en anden for flyve hastighed.
- Begge er kalibreret og også temperatur kompenseret, hvilket gør dem sikrer og præcis betjening
- Og arbejder fra -20’ til +65’ Celsius.
- Derudover til trykindput
- Der er også tre yderligere stik på kassen:
- 8P stik til at forbinde Daqu
- 6P telefon stik for drejekontakt
9P Sub D-stik til strøm og tilslutning af 57 mm indikatorer
