LX COLIBRI II Strøm/DATA INTERFACE

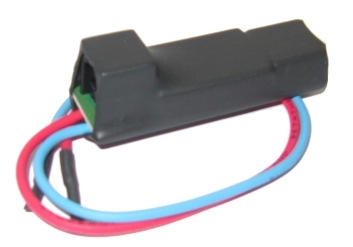

"Colibri II power and data interface" er et special kabel enhed som konverterer 12V-dc til 5V-dc til at strømforsyne Colibri II.

Det er samtidig en TTL spændingsforstætker til RS232 signalet.

Der må max anvendes 24V input.

Anvendelse:

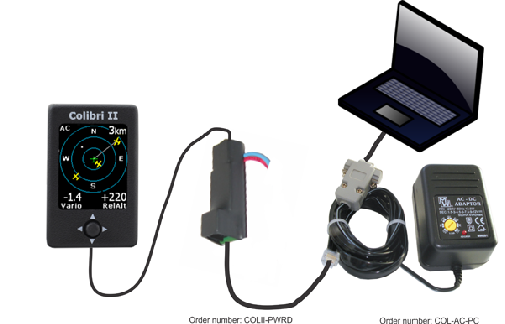

F. eks. Opgave deklaration / transfer ( LXe, SeeYou...)

Enheden har to stik:

Det ene er et std. USB-A connector. Dette bruges til at forbinde USB kablet til Colibri II'en.

Det andet stik er et RJ45. Dette forbindes til et std. IGC 6-benet kabel

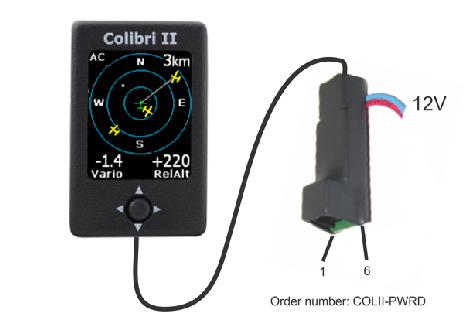

Pins by numbers:

1 = + 12 V (red external wire).

2,3 = ikke i brug

4 = data out (RS232)

5 = data in - input (RS232)

6 = GND (blue external wire)
